1. 产品名称与行业叫法

本品学名为聚四氟乙烯（PTFE）法兰台阶衬套，行业内也称四氟法兰台阶衬套、PTFE带法兰阶梯轴套、铁氟龙法兰台阶衬套。根据结构形态不同，又有法兰凸缘衬套、带台阶法兰衬套等细分叫法。英文常称为PTFE Flanged Step Bushing或PTFE Flanged Stepped Bushing。

2. 产品概述

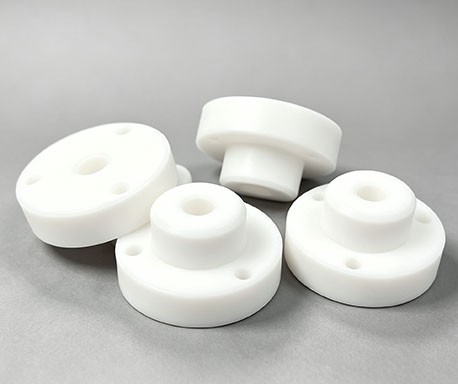

聚四氟乙烯PTFE法兰台阶衬套以PTFE树脂为原料，经模压成型、高温烧结后精密加工制成。该产品在一端设有法兰凸缘，同时在轴套内孔或外圆设有台阶结构，兼具法兰的轴向定位功能和台阶的径向定位功能。

产品可选用纯PTFE原料，也可根据工况添加玻璃纤维、碳纤维、石墨、二硫化钼、青铜粉等填料进行改性，以提升机械强度、耐磨性和抗蠕变性能。纯PTFE法兰台阶衬套适用于洁净、耐腐蚀要求较高的场景；填充改性产品适用于承载和耐磨要求较高的场合。

3. PTFE法兰台阶衬套功能与特点

3.1 法兰与台阶双重定位结构

法兰端面可防止衬套在壳体中发生轴向窜动，台阶结构可实现与配合件的精确定位，适用于需要双向定位的装配场景。

3.2 径向与轴向双向承载

法兰结构可承受一定的轴向载荷，台阶结构可承受径向载荷，实现双向承载功能。

3.3 耐化学腐蚀

PTFE材质对酸、碱、有机溶剂及各类腐蚀性介质具有较高的耐受性，化学稳定性较好。

3.4 宽温度适应范围

可在-190°C至+260°C的温度区间内长期使用，适应高温或低温工况条件。

3.5 自润滑与低摩擦

PTFE具有自润滑特性，摩擦系数较低，可在无油或少油条件下运行。

3.6 尺寸可定制

衬套的内径、外径、长度、法兰外径及台阶尺寸均可按用户图纸定制加工。

4. PTFE法兰台阶衬套用途

4.1 化工与防腐设备

用于化工泵、反应釜、搅拌设备等腐蚀性环境中的转轴支承与定位。

4.2 自动化机械设备

用于输送系统、包装机械、纺织机械等设备的轴承座与转轴配合部位。

4.3 食品与医药行业

用于食品加工机械、制药设备中需要耐腐蚀、易清洁的轴承支承部位。

4.4 半导体与电子行业

用于高纯介质输送设备、洁净环境中的精密转轴支承与定位。

4.5 液压与气动设备

用于油压气缸、气动执行器等设备的滑动支承与密封部位。

5. PTFE法兰台阶衬套产品选购FAQ问答指南

Q1：PTFE法兰台阶衬套与普通法兰衬套有何区别？

A：普通法兰衬套仅在一端设有法兰，主要实现轴向定位功能。法兰台阶衬套在法兰基础上增加了台阶结构，可实现更精确的径向定位，适用于对装配精度要求较高的场景。

Q2：纯PTFE法兰台阶衬套与填充改性产品有何区别？如何选择？

A：纯PTFE产品化学纯度和电绝缘性较高，适用于食品、医疗、半导体等对洁净度要求较高的场景。填充改性产品添加了玻璃纤维（提升抗压强度）、碳纤维（提升耐磨性和导热性）、青铜粉（提升承载能力）等填料，机械性能更优。若主要关注化学纯度和洁净度，建议选用纯PTFE产品；若主要关注机械强度或耐磨性，建议选用填充改性产品。

Q3：法兰台阶衬套的规格尺寸如何确定？

A：关键尺寸包括内径、外径、长度、法兰外径、法兰厚度及台阶尺寸。选型时请提供上述尺寸要求及公差精度，以便匹配合适的加工方案。

Q4：产品的工作温度范围是多少？

A：可在-190°C至+260°C的温度区间内长期使用。具体选型时请提供工况温度。

Q5：是否可以定制非标尺寸？

A：可以。除标准规格外，还可按用户图纸定制非标尺寸及特殊台阶结构。请提供图纸或详细尺寸要求。

如需PTFE法兰台阶衬套技术资料或样品支持，欢迎联系我们金士领客服咨询产品规格和价格。
