聚四氟乙烯PTFE定位工装板产品介绍

1. 产品名称与行业叫法

本品学名为聚四氟乙烯（PTFE）定位工装板，行业内也称四氟定位板、铁氟龙工装板、PTFE治具板、特氟龙定位板等。根据加工方式不同，又有模压定位板、车削定位板等细分叫法。

2. PTFE定位工装板概述

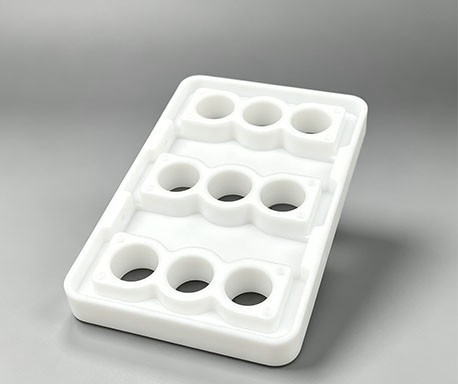

聚四氟乙烯PTFE定位工装板以PTFE树脂为原料，经模压或车削加工制成板状基材后，按客户图纸要求加工出定位孔、安装槽、导向槽及各种异形结构。该产品作为工装夹具系统中的基础定位构件，用于生产线上工件的精确定位、支撑与固定，广泛应用于各类自动化装配、检测及加工设备中。产品外观呈乳白色不透明状。

3. 产品功能与特点

3.1 精确定位与支撑

板面按图纸要求加工出定位孔、导向槽等结构，配合定位销、衬套等元件使用，可实现工件在工装上的精确定位与可靠支撑。

3.2 耐化学腐蚀

对酸、碱、有机溶剂及各类腐蚀性介质具有较高的耐受性，适用于化工、电镀、湿制程等腐蚀性环境下的工装应用。

3.3 宽温度适应范围

可在-180°C至+260°C的温度区间内长期使用，适应高温或低温工况条件下的工装需求。

3.4 低摩擦与不粘性

表面摩擦系数较低，具有自润滑特性，工件取放顺畅，不易与工件发生粘附。

3.5 电气绝缘性能

具有较好的介电性能，适用于电子设备生产中的绝缘定位部件。

3.6 尺寸与结构可定制

外形尺寸、定位孔布局、孔径大小及异形结构均可按用户图纸定制加工。

4. PTFE定位工装板用途

4.1 自动化装配线

用于流水线工装板、旋转工装板等自动化装配设备中的工件定位与承载。

4.2 电子与半导体行业

用于PCB板生产中的定位治具、电子元件装配工装及检测设备的定位板。

4.3 化工与电镀设备

用于腐蚀性环境下的工件定位与支撑，如电镀挂具定位板、化工容器工装等。

4.4 机械加工领域

用于数控机床的定位基础板、夹具系统中的定位元件及各类治具板。

4.5 食品与制药设备

用于洁净环境下的生产工装定位部件。

5. PTFE定位工装板产品选购FAQ问答指南

Q1：定位工装板有哪些加工方式可选？

A：主要有模压和车削两种加工方式。模压板由PTFE树脂在常温下模压成型，再经烧结、冷却制成；车削板由PTFE树脂经压坯、烧结、旋切而成。可根据尺寸精度要求和批量大小选择适宜的加工方式。

Q2：定位孔和安装槽的加工精度能达到多少？

A：具体精度取决于加工设备和工艺。常规CNC加工可满足大多数工装定位的精度要求。如有特殊精度需求，请在询价时说明，以便评估工艺可行性。

Q3：是否可以根据图纸定制非标尺寸和异形结构？

A：可以。外形尺寸、定位孔布局、孔径大小、槽型结构及各类异形特征均可按用户提供的图纸进行定制加工。

Q4：PTFE定位工装板与金属工装板相比有哪些不同？

A：PTFE材质具有不粘性，工件取放更为顺畅；同时具有良好的耐化学腐蚀性能，适用于腐蚀性环境；此外还具备电气绝缘性能，适用于需要绝缘隔离的场合。但PTFE材质的机械强度低于金属材料，选型时需根据工况载荷综合评估。

Q5：选型时需要提供哪些参数？

A：请提供外形尺寸（长×宽×厚）、定位孔孔径与孔距、安装槽尺寸、工作温度范围及介质环境等信息，以便匹配适宜的材质与加工方案。

如需PTFE定位工装板技术资料或样品支持，欢迎联系我们咨询。
